目前,绍兴市排水有限公司管理的市政排水管道中各类污水排气阀共有200余只。由于污水排气阀分布区域广,虽然每天安排巡视人员巡查管道及排气阀,但是无法做到24h不间断对排气阀运行情况进行实时监控,一旦有污水流满外溢的情况出现,故障响应和处理时间无法。因此排气阀的运行是城市排水公司运行管理的一个热点、难点问题。

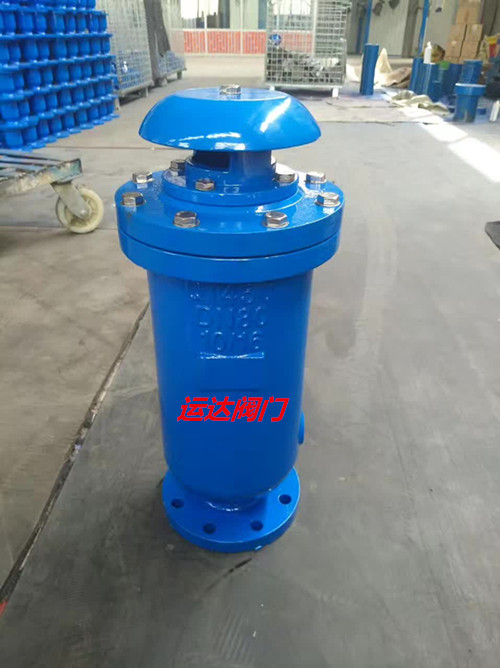

1、运达污水排气阀工作原理
污水排气阀智能保护装置采用太阳能和电池供电,污水排气阀的上端用引导管连接,集水器收集污水排气阀排出的污水,atUPRS-D45监控设备通过集水器中的不锈钢浮球检测漏水情况,并将泄漏、喷水故障情况及相关状态实时发送到监控中心,同时在喷水故障时立即关闭电动蝶阀防比污水外漏。
2、运达污水排气阀装置构成
污水排气阀智能保护装置分为污水收集装置、电动蝶阀、采集和处理单元、供电模块。
(1)污水收集装置。由引导管、漏水仓和喷水仓3部分组成。引导管一端连接排气阀,另一端连接漏水仓和喷水仓,漏水仓和喷水仓内分别安装检测污水水位的液位触点开关,并在下方各安装2只小口径电磁阀,控制仓内水位,在喷水仓上方开孔,口径不小于排气阀排气孔尺寸,以不影响排气阀功能为原则。在漏水、喷水仓内选用了污水的不锈钢浮球,通过液位上升浮球导通功能,收集漏水和喷水报警信息。
(2)电动蝶阀。采用24V的直流电机电动蝶阀,具备远程控制接口,实现远程开启、关闭功能。
(3)采集和处理单元。采用DatUPRS-D45监控设备,该设备集成了开关量输入和输出、模拟量输入和输出以及UPRS无线传输功能。主要采集排气阀泄漏、控制仓溢出、电动蝶阀开闭等信号。
(4)供电模块。由于污水压力管地处市郊,附近没有低压电源可接,因此该保护装置的电源采用太阳能电池供电和电池供电的模式。太阳能电池使用寿命一般在5年。
